1.拆卸程序及方法

拆卸程序：從機組卸下發電機→拔出彈性聯軸器(必要時)→拆勵磁裝置及小成套控制箱→從刷握取出電刷(僅對有刷發電機)→拆前軸承蓋→拆前端蓋→拆后端蓋→從后端蓋拆下勵磁機定子→吊出轉子→拆前、后軸承→拆風扇→拆旋轉整流器→拆勵磁機電樞。

拆卸方法

(1)卸下發電機。松開發電機與機組底架及發動機連接的所有緊固件，吊出發電機。注意，切不可采用傾斜式單耳吊出發電機。

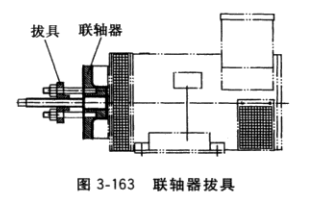

(2)拆下彈性聯軸器。按圖3-163旋入拔具軸螺桿(頂桿)，輔以鐵錘錘擊螺桿頂端， 拆下彈性聯軸器。

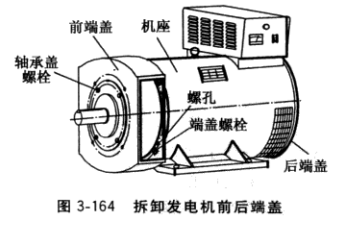

(3)拆前、后端蓋。先松開的、后軸承蓋螺栓，卸下前軸承蓋，松開前后窗蓋板螺釘， 卸下前后窗蓋板，看到前端蓋與定子機座連接螺栓，如圖3-164所示。用呆扳手或梅花扳手松開并退岀端蓋螺栓，把該端蓋螺栓旋人附近的兩個對稱分布的螺孔，隨著2個螺栓不斷推進，頂向定子機座止口端面，便逐步退出端蓋，直至端蓋脫離機座止口。與此同時，端蓋軸承室也隨著脫離軸承，把前、后端蓋卸下。

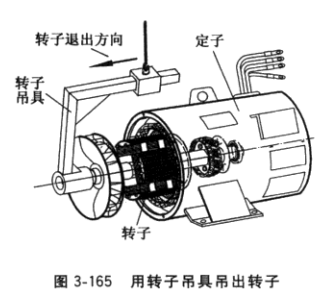

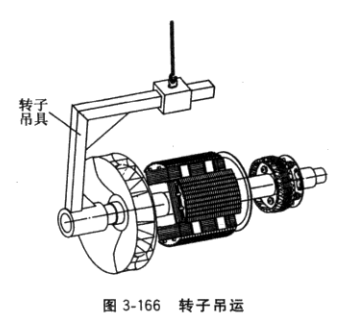

(4)退出轉子。用圖3-165所示吊具，套入轉子軸伸端，輕輕吊起轉子，沿箭頭方向緩緩?fù)顺鲛D(zhuǎn)子。不須拆彈性聯軸器或盤式柔性聯接片的發電機轉子退出法：由人工邊轉動轉子邊軸向退出轉子，當轉子鐵心段剛露出定子機座時，用粗麻繩圈套鐵心外徑，輕輕吊起轉 子，緩緩?fù)顺鲛D(zhuǎn)子。不管采用以上哪種方法，退出轉子過程切不可碰傷定子繞組。退出轉子后如圖3-166所示，仍由吊具吊運轉子然后輕放在干凈、可靠的臺架上。

(5)拆下軸承。用圖3-167所示拔具卸下軸承，操作過程切不可碰傷軸承。

(6)拆下出風扇。在風扇內套部位一般設有對稱分布的 2個退位螺孔，孔上裝入2個螺栓，旋人中軸螺桿(頂桿)，輔以鐵錘錘擊螺桿頂端，拆下風扇。

(7)拆卸旋轉整流器。松開用以安裝固定旋轉整流器的 4個螺母，拆卸旋轉整流器交流側與勵磁機電樞繞組的連接線及直流側與轉子繞組的連接線，卸下旋轉整流器。

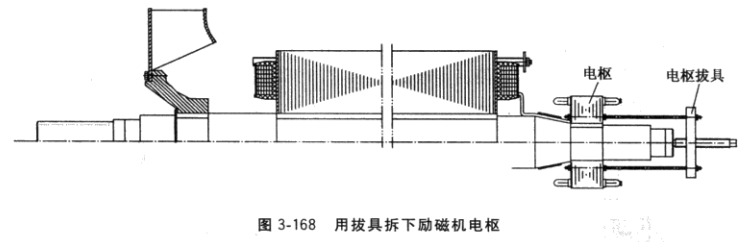

(8)拔出勵磁機電樞。勵磁機電樞一般位于轉子后端，可利用電樞鐵心軛部4個通孔，裝上4根長螺桿，用圖3-168所示電樞拔具，卸下電樞。

(9)退出轉子鐵心。維修中轉子鐵心一般不從轉軸上退出。一定要退出轉子鐵心時，一 般在壓力機上把鐵心沿軸向壓出轉軸。

2.裝配程序及方法

裝配程序：已浸漬干燥的轉子和勵磁機電樞趁熱壓入轉軸→轉子調頭，把風扇壓入轉軸并裝上擋圈→裝旋轉整流器→轉子動平衡→裝軸承潤滑脂→轉子緩緩吊入完好的定子內腔→ 勵磁機定子裝上后端蓋→后端蓋裝上機座止口→裝前端蓋→裝勵磁裝置→裝電刷裝置→裝上所有蓋板→鎖緊所有緊固件及電氣接線。對于有刷發電機，上述程序中以集電環代替電樞及旋轉整流器，以刷握、刷架代替勵磁機定子。

裝配方法：

(1)轉子、電樞裝上轉軸。由于轉子、電樞與轉軸均為過盈配合，裝配必須用熱套法， 因而應在轉子、電樞浸漬烘干出爐時，趁熱在壓力機下把轉軸壓人。

(2)風扇壓入轉軸。采用冷壓法，如果是配用新風扇，必須先檢測風扇內孔及轉軸風扇擋尺寸是否正確，還必須在軸、孔段涂抹機油，然后在壓力機下把風扇壓到軸肩位。不允許用鐵錘錘擊法將風扇裝人轉軸。

(3)軸承裝上轉軸。采用熱套法，把軸承置于感應爐或油中加熱至120?130°C,取出趁熱裝上轉軸軸承擋，軸承應緊貼軸肩，不可滑離。已裝潤滑脂的封閉式軸承可用冷壓法壓入轉軸。不宜用鐵錘打入軸承。

(4)轉子裝入定子內腔。用轉子吊具把轉子緩緩裝入，裝入過程應預防碰傷定子端部繞組。小型發電機轉子重量輕，可采用立式裝配法，即把轉子從上往下裝入定子內腔，此時應預防撞擊后端蓋軸承。

(5)彈性聯軸器裝上軸伸擋?兩者系 過盈配合，應用熱套法裝配。

(6)勵磁裝置或小成套控制箱接線。

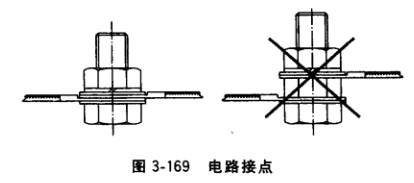

應按原機電路接線，布線、接線應整齊結 實，接點處應有明顯標志，每個接點處導線接頭應緊貼，如圖3-169所示。

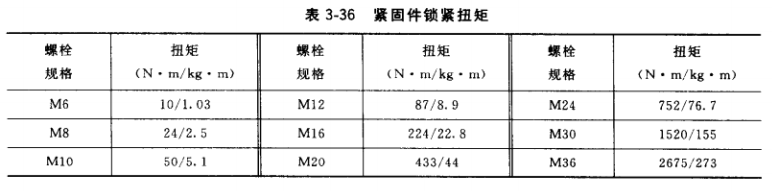

(7)裝配中緊固件的鎖緊扭矩見表3-36。
